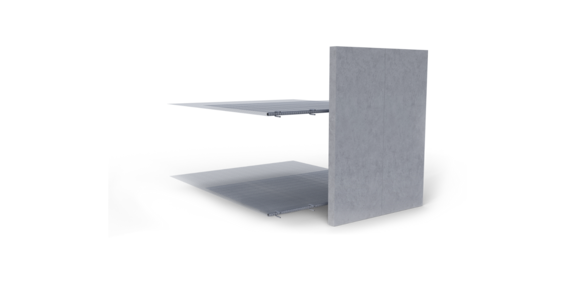

Costruzione semplice di muri con pannelli prefabbricati

Eliminando la necessità di fondazioni complesse e grazie alla veloce esecuzione della terra rinforzata con geosintetici e all'impiego di elementi in calcestruzzo prefabbricati di facile posa in opera, il sistema Fortrac Panel permette la costruzione di un'opera di sostegno più velocemente di quanto sia possibile farlo con le soluzioni tradizionali. A seconda delle esigenze, i pannelli prefabbricati in calcestruzzo possono essere o fissati o posizionati sul fronte dell'opera in terra rinforzata come componente attivo del sistema strutturale complessivo o come componente passivo ed installato in una fase successiva. Con il modello attivo, i pannelli sono direttamente sottoposti alla pressione del terreno e agiscono sia come elemento di contenimento che di finitura. Con il sistema passivo, la geogriglia assorbe l'intera spinta del terreno mentre il rivestimento in pannelli di calcestruzzo assume una funzione puramente estetica e di protezione del paramento. Uno dei principali vantaggi del modello passivo è che consente l'esecuzione delle opere anche in caso di condizioni del terreno difficili; in particolare la posa dei pannelli di rivestimento viene effettuata dopo che tutti gli assestamenti e le deformazioni previste della struttura di sostegno hanno avuto luogo. I nostri ingegneri saranno disponibili a fornirvi l'assistenza tecnica necessaria alla corretta progettazione della vostra struttura di sostegno in terra rinforzata con geosintetici.

Vantaggi del sistema

  • Rapida costruzione con pannelli prefabbricati in calcestruzzo

  • Alternativa economica a muri tradizionali in calcestruzzo

  • Limitato impiego di manodopera e di impianto di cantiere

  • Soluzioni progettuali specifiche con rivestimenti

  • strutturali o esclusivamente estetici e di protezione

  • Possibilità di realizzare palancole tirantate con geogriglie

I nostri sistemi

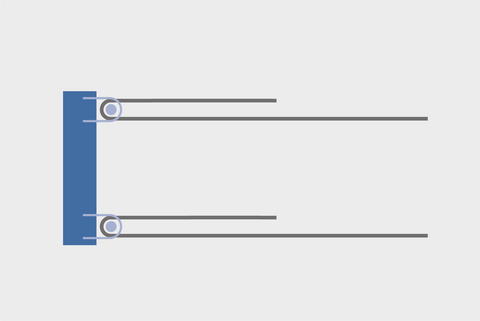

Modello attivo
  • I pannelli sono contemporaneamente cassero e paramento esterno
  • Il paramento esterno è parte strutturale del
  • Veloce posa in opera (anche grazie alla elevata spaziatura fra gli strati di geogriglia)
  • Minore numero di strati di geogriglie
  • I connettori si possono adattare per seguire l'eventuale assestamento del terreno
 Design attivo con pannelli - Montaggio rapido ed elemento visibile - Soluzioni Huesker

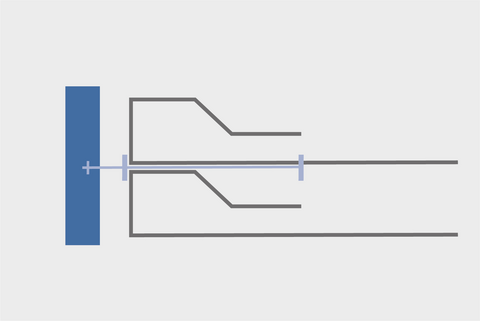

Modello passivo
  • Particolarmente indicato per terreni cedevoli
  • Sistema idoneo ad assorbire cedimenti grazie all'applicazione del paramento a deformazioni avvenute
  • Limitati cedimenti post costruzione, ad esempio con precarico
  • Eventuali danneggiamenti dei pannelli non alterano la stabilità strutturale dell'opera
  • Singoli pannelli danneggiati possono essere sostituiti con facilità



Progettazione passiva per terreni sensibili all'assestamento - Senza deformazioni - Huesker Projekte

Componenti

Tutto per il tuo sistema Fortrac Panel

  • Geogriglie Fortrac ad incastro flessibile
  • Nontessuti per protezione dall'erosione e dilavamento
  • Pannello prefabbricato in calcestruzzo e giunto di connessione
  • Connettori per paramento esterno attivo
  • Connettori per paramento esterno passivo
  • Cassero a perdere provvisorio per paramento passivo
Geogriglia flessibile composita Fortrac - Kit da costruzione Huesker
Primo piano del tessuto non tessuto Basetrac - Huesker Geotextiles
Lastra prefabbricata in calcestruzzo con elemento di accoppiamento - Kit di costruzione Huesker
Elementi di connessione per rivestimenti attivi - Fortrac PANEL - Soluzioni Huesker
Cassaforma persa o temporanea
Robusta griglia in acciaio - Componenti Huesker
